VoIP Versuchsaufbau

Lokale Verbindung

• Beide Endstellen können sich ohne Vermittlungsstelle anrufen.
• jeweils über sip:linkai@10.81.3.1 oder sip:thomas.will@10.81.1.1

[Bearbeiten]

Signalisierung

IP 10.81.1.1.5060 > 10.81.3.1.5060: SIP: INVITE sip:linkai@10.81.3.1 SIP/2.0
IP 10.81.3.1.5060 > 10.81.1.1.5060: SIP: SIP/2.0 100 Trying
IP 10.81.3.1.5060 > 10.81.1.1.5060: SIP: SIP/2.0 180 Ringing
IP 10.81.3.1.5060 > 10.81.1.1.5060: SIP: SIP/2.0 200 Ok

Sprachübertragung

IP 10.81.3.1.57326 > 10.81.1.1.7078: UDP, length 20
IP 10.81.3.1.37324 > 10.81.1.1.7079: UDP, length 20
IP 10.81.3.1.57326 > 10.81.1.1.7078: UDP, length 20
IP 10.81.3.1.37324 > 10.81.1.1.7079: UDP, length 20
IP 10.81.1.1.7078 > 10.81.3.1.57326: UDP, length 20
IP 10.81.1.1.7079 > 10.81.3.1.37324: UDP, length 20

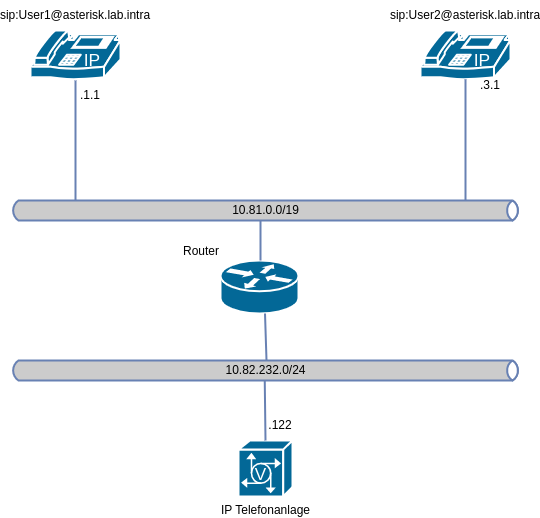

Verbindung über IP Telefonanlage

• Beide Endstellen registrieren sich an der Vermittlungsstelle.
• Danach können sie sich über die Vermittlungsstelle per Telefonnummer erreichen.
• Die Sprachübertragung erfolgt direkt.

[Bearbeiten]

Registrierung

10.81.1.1

IP 10.81.1.1.5060 > 10.82.232.122.5060: SIP: REGISTER sip:asterisk.lab.intra SIP/2.0
IP 10.82.232.122.5060 > 10.81.1.1.5060: SIP: SIP/2.0 401 Unauthorized
IP 10.81.1.1.5060 > 10.82.232.122.5060: SIP: REGISTER sip:asterisk.lab.intra SIP/2.0
IP 10.82.232.122.5060 > 10.81.1.1.5060: SIP: SIP/2.0 200 OK

10.81.3.1

IP 10.81.3.1.5060 > 10.82.232.122.5060: SIP: REGISTER sip:asterisk.lab.intra SIP/2.0
IP 10.82.232.122.5060 > 10.81.3.1.5060: SIP: SIP/2.0 401 Unauthorized
IP 10.81.3.1.5060 > 10.82.232.122.5060: SIP: REGISTER sip:asterisk.lab.intra SIP/2.0
IP 10.82.232.122.5060 > 10.81.3.1.5060: SIP: SIP/2.0 200 OK

10.81.1.1. ruft 10.81.3.1 an

anrufen

IP 10.82.232.122.5060 > 10.81.3.1.5060: SIP: INVITE sip:User2@10.81.3.1;transport=udp SIP/2.0
IP 10.81.3.1.5060 > 10.82.232.122.5060: SIP: SIP/2.0 100 Trying
IP 10.81.3.1.5060 > 10.82.232.122.5060: SIP: SIP/2.0 180 Ringing

abheben

IP 10.81.3.1.5060 > 10.82.232.122.5060: SIP: SIP/2.0 200 Ok
IP 10.82.232.122.5060 > 10.81.3.1.5060: SIP: ACK sip:10.81.3.1;transport=udp SIP/2.0
IP 10.82.232.122.5060 > 10.81.3.1.5060: SIP: INVITE sip:10.81.3.1;transport=udp SIP/2.0
IP 10.82.232.122.5060 > 10.81.3.1.5060: SIP: INVITE sip:10.81.3.1;transport=udp SIP/2.0
IP 10.81.3.1.5060 > 10.82.232.122.5060: SIP: SIP/2.0 100 Trying
IP 10.81.3.1.5060 > 10.82.232.122.5060: SIP: SIP/2.0 200 Ok
IP 10.82.232.122.5060 > 10.81.3.1.5060: SIP: ACK sip:10.81.3.1;transport=udp SIP/2.0

Sprache wird direkt über RTP übermittelt

IP 10.81.1.1.7078 > 10.81.3.1.45617: UDP, length 172
IP 10.81.1.1.7078 > 10.81.3.1.45617: UDP, length 172
IP 10.81.1.1.7078 > 10.81.3.1.45617: UDP, length 172
IP 10.81.1.1.7078 > 10.81.3.1.45617: UDP, length 172
IP 10.81.1.1.7078 > 10.81.3.1.45617: UDP, length 172
IP 10.81.1.1.7078 > 10.81.3.1.45617: UDP, length 172

Verbindung über IP Telefonanlage und Anschluss an einen VoIP Provider

• Beide Endstellen registrieren sich an der Vermittlungsstelle.
• Danach können sie sich über die Vermittlungsstelle per Telefonnummer erreichen.
• Eine Verbindung zu einem externer Provider wurde herrgestellt.
• Ein und ausgehender Gespräche wurden über einen Wählplan realisiert.

[Bearbeiten]
